電算新總部大樓采用輻射空調，節能、舒適兩不誤。

利用輻射改善熱環境

普通空調設備一般根據溫度和濕度，來對室內熱環境進行調整。但實際上，人體所感受的舒適性，除了“溫度”和“濕度”以外，還有“對流”、“輻射”、“穿衣量”和“代謝量”這六大溫熱環境因素來決定的。
例如，玻璃幕墻加上直射陽光這種輻射環境不佳的建筑物，即便是一味地降低室內溫度，人們也不會(huì )感到舒適?！拜椛渲评渲茻峥照{”系統，可對六大溫熱因素中的“輻射”進行調整。

這種調整室內環境方法與僅對空氣進行調整的“空調”系統的概念完全不同。它可通過輻射來調整身體感受、緩和室內設定溫度，并且節能。此外，冰冷氣流給人造成的不適感較小，因此，可以說是一種舒適的空調系統。
輻射制冷制熱空調系統，能夠為人們提供一個舒適且節能的生活空間。通過輻射制冷自熱空調系統的策劃，可實現既舒適又節能的空間。

電算新總部大樓的輻射制冷制熱系統

位于長野市的株式會(huì )社電算新總部大樓，是采用“輻射制冷制熱空調”的一個實例。 它不僅是長野市一座功能齊全的辦公大樓，同時還是環境建筑的先驅?zhuān)诖吮尘跋?，這種節能舒適兼備的輻射制冷制熱系統空調計劃誕生了。

輻射熱來自于井水、外氣和地熱

長野的地下水資源十分豐富，外氣也比東京涼爽。輻射制冷制熱空調系統，正是最大限度地發揮出這種絕佳自然環境潛力的系統。
天花板輻射可利用井水。在長野，井水的年平均溫度為15℃，輻射制冷所使用的冷水，不需熱源即可獲得。

下面來看看地板，如果外氣較為涼爽，可將外氣直接輸入地板下，就能夠有效利用地板輻射制冷。而在外氣溫度較高的季節，首先讓外氣經由免震層的冷熱溝槽，利用地熱進行預冷，然后輸入地板下，這樣，利用外氣的輻射制冷系統就完成了。

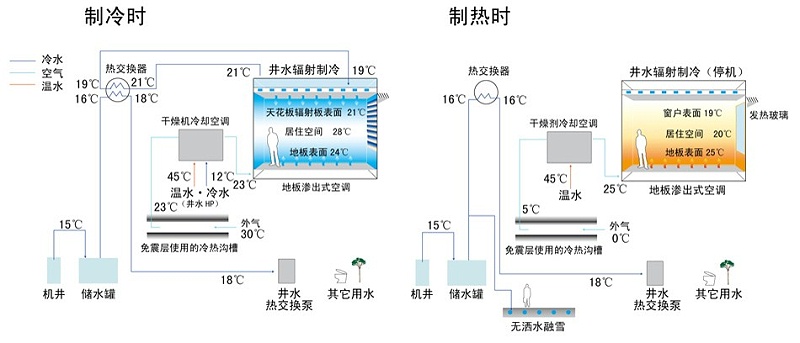

活用自然潛力的輻射制冷制熱系統流程圖
天花板利用井水實現水輻射，地板則利用外氣與地熱實現空氣輻射。長野的自然環境優越，因此，適合建造低耗能且令人舒適的空間。

整個空間調整輻射

向空間輻射面的比例（即形態系數）可影響到輻射制冷制熱系統的效果。大面積調整空間的輻射環境，效果就會(huì )更佳。

在電算新總部大樓，對包括天花板、地板、窗戶等整個空間的輻射進行全面調整，從而使舒適性和節能性效果更為理想。

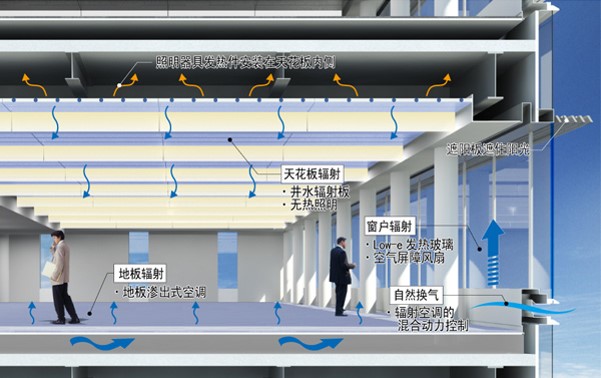

電算新總部大樓輻射制冷制熱系統示意圖

天花板輻射
再來看看天花板，讓井水和熱交換冷水流經鋁合金沖孔天花板，利用井水實現輻射制冷空調。對天花板內側進行隔熱處理，將照明器具的發熱件安裝在天花板內側， “光”與“冷熱”留在室內，照明器具的“發熱件”則置于天花板內側，從而大大減少對室內環境的不良影響。對照明器具的發熱件進行巧妙處理，是輻射制冷空調的一個要點。
由“頭冷較熱”現象出發，只選擇天花板制冷功能，制熱時則停止井水循環。采用輻射制冷制熱空調系統，天花板上不需要安裝空調出氣孔，由此，富有創(chuàng )意與照明計劃完美結合的天花板計劃完成了。

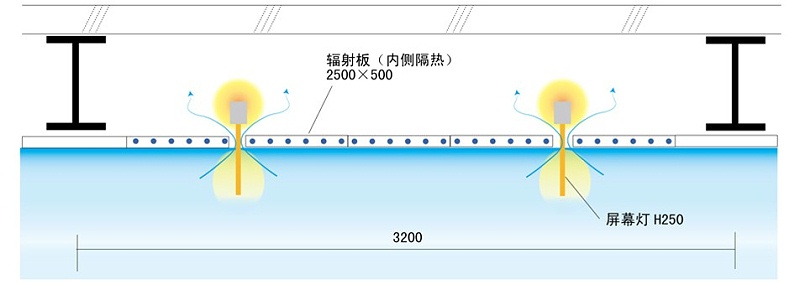

天花板輻射示意圖

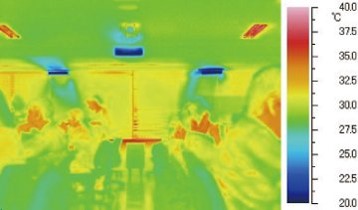

熱分布圖（新總部）

如圖可以看出，天花板表面得到冷卻、籠罩于輻射熱之中。照明器具的發熱件置于天花板內側，因此，大大減少了輻射熱參差不齊的現象。

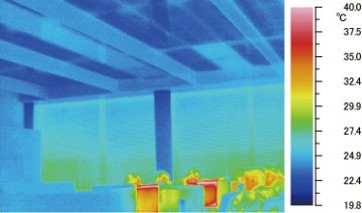

熱分布圖（舊總部）

照明器具的發熱件炎熱、空調出氣孔處較涼，由此可見輻射熱環境溫度參差不齊。

?地板輻射
再來看看地板，向OA地板輸入空調氣流、然后對地板下方加壓，這樣，形成了空氣從整個OA地板地毯滲出的地板滲出式空調。在向居住空間有效提供新鮮外氣的同時，提高地板輻射制冷制熱效果。

?窗戶輻射
輻射制冷制熱空調，要對建筑物以及設備進行整改，降低窗戶周邊的輻射不均是十分重要的。在電算總部，冬季， 通過Low-e發熱玻璃產生熱量，可對冬季的輻射環境進行調整。夏季以及過渡期，則對陰天做出判斷，遮陽百葉窗簾自動角度調控能夠遮擋直射陽光，通過空氣屏障風扇來降低窗戶的表面溫度，對夏季的輻射環境進行調整。

?舒適性及實績評估

今后，我們將通過問詢方式，向住戶實施申報式調查和實測調查，對實際運用數據加以詳細分析，進而對輻射制冷制熱空調對人體的輕松以及舒適性做出綜合性評估，并進一步做好有關舒適性的資料補充。
